T在许多领域包括汽车零件，机械零件以及电气/电子零件上有广泛的应用。以下用PA6T泛指PA6T/66。

特性

不同的零件常有不同的需求以及规格，所用材料的需求有所差异。 针对各种不同的需求，三井化学公司配制了各种不同等级的PA6T。 整体来说，PA6T的主要特性如下：

1. 优异的耐焊接性

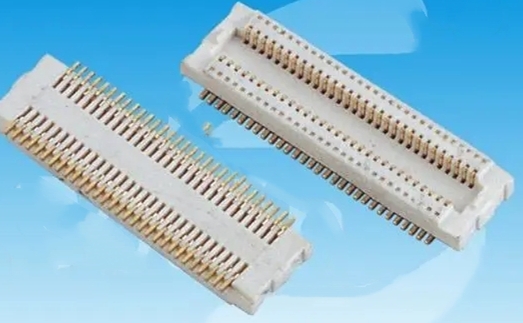

PA6T具有很高的熔点(310℃)，其热变形温度也很高(约290℃)，因此可显现优异的耐焊接性(reflow solderability)。优异的耐焊接性使PA6T特别适用于表面黏着技术(SMT)用电子连接器。

2.优良的高温刚性

PA6T在高温下仍可维持相当高的模数，譬如说在120℃时的模量为23℃时模量的55%。也就是说PA6T在广泛温度范围间可维持稳定而且优良的刚性。

3. 优良的耐化学品性

4. 吸水率低

对于尼龙树脂而言，PA6T的吸水率相当低，仅为尼龙66的1/4至1/3。因此，PA6T因吸水所造成的物性变化相对较小。

5.优良的尺寸稳定性

PA6T的吸水率相当低，因吸水而造成的尺寸变化相当小。 PA6T的热膨胀系数相当稳定，在高温范围中仍然维持在相当低的水准，因此，对温度变化的尺寸稳定性良好。 此外，PA6T因成型过程所造成翘曲很小。也就是说PA6T具有优良的尺寸稳定性。

6. 优良的流动性

PA6T具有良好的熔融流动性，很容易以射出成型来加工。 此外，PA6T还具有优良的薄壁成型性，使其适于小零件的加工成型。

7. 成型时不易起毛边

PA6T也拥有尼龙所固有的一个特性，在射出成型时不易起毛边。

注塑工艺

开封后自然放置的颗粒会因吸湿而导致含水量上升，需要进行重新干燥。关于重新干燥的条件，如果使用热风干燥机，则请以120℃、5小时左右为参考标准。此外，干燥温度的上限推荐140℃、干燥时间推荐4小时以内。

成型条件：

熔点：306℃

推荐料筒温度：310～330 ℃

玻璃转化温度：125℃

推荐模具温度130-150℃

1、干燥：130℃ /3-4小时之间

2、注塑温度：290～310℃

3、模 温：130～150℃

注：再生料需要更高的烘烤温度130以上，时间4小时以上。

生产公司

日本三井化学公司ARLEN™系列

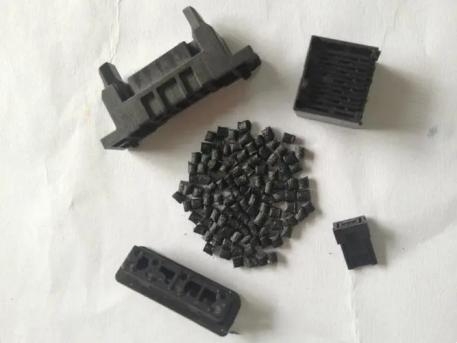

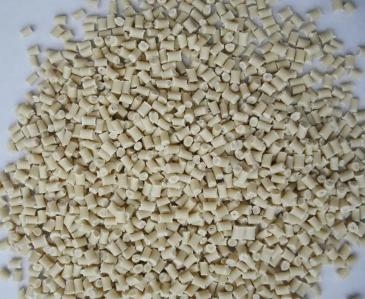

粒子

产品
